● 移动桥式结构，测量工件固定不动；
● 四轴CNC全自动闭环控制，全自动测量；
● 采用进口印度黑花岗岩基座和横梁，并严格采用三坐标生产工艺，稳定可靠；
● 采用6061航空标准铝合金，韧性高，加工后不易形变，保证长期稳定精度性能；
● 采用专业结构设计仿真分析系统进行分析优化，结构更合理。
● 进口RSF开放式光栅尺，分辨率0.1um，精度高，稳定性好；
● 进口G1-SP高精度导轨、研磨级滚珠螺杆和交流伺服电机，确保机台运动系统定位精度的稳定性；
● 高分辨率1/1.8’’彩色相机，满足清晰观察和稳定测量的需求；
● 采用13.3X光谱共焦同轴自动变倍镜头，光谱共焦激光与变倍镜头同轴、同步、齐焦；
● 程控式5环8区40相LED表面光源、透射平行LED轮廓光源系统，智能实现256级亮度调节；
● 标配iMeasuring全自动影像测量软件，功能强大，简单易用。

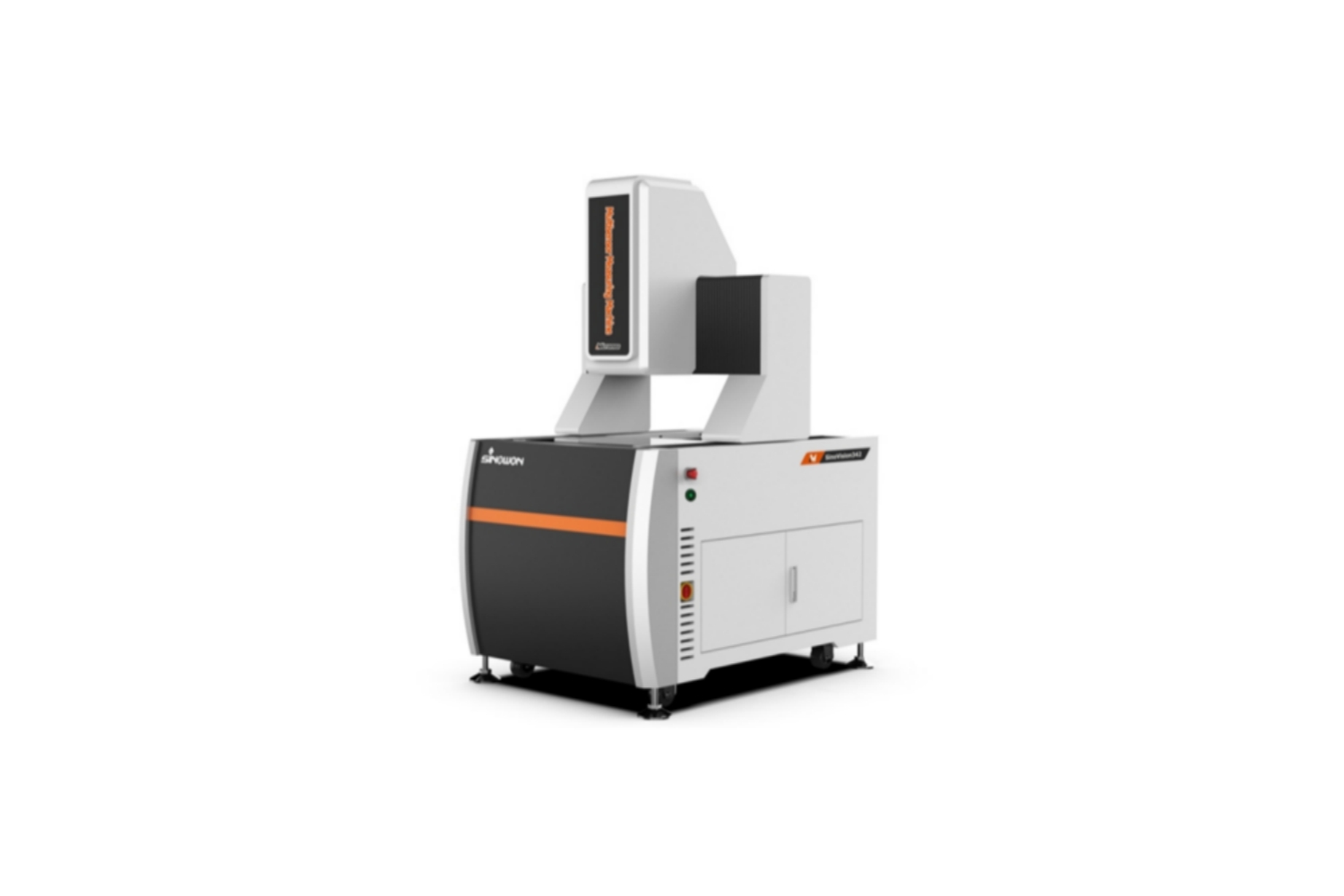

2.5D高精度全自动影像测量仪 | |
产品型号 | SinoVision342 |
产品货号 | 528-380H |
产品类型 | 非接触光学测量 非接触激光测量 |
X/Y轴行程 | (300*400)mm |
Z轴行程 | 高精度直线导轨，有效行程200mm |
X/Y/Z轴分辨率 | 0.1um |
测量精度 | XY轴：E1, 1.2+L/200um; E2, 2.0+L/200um |
Z轴：≤1.2+L/200(um)，注：验证区域为高倍及激光行程内。 | |
重复精度 | 1.8um |
底座和立柱 | 高精度印度黑花岗岩 |
照明系统 软件调控 | 表面5环8区40相无级可调LED冷光源 |
同轴LED冷光源 | |
透射LED平行（面）光源 | |
数字相机 | 1/1.8”数字相机 |
变焦物镜 | 13.3X电动同轴光镜头 |
光学放大倍率：0.6X~8X倍；视频放大倍率：25X~333X | |
操作系统 | 支持WIN10/11-32/64位操作系统 |
测量软件 | iMeasuring |
操作语言 | 英文、简体中文、繁体中文，可增加其他语言版本 |
外形尺寸(WxDxH) | (1165*880*1650)mm |
设备净重 | 650Kg |
备注：
n L表示测量长度，以毫米为单位，Z轴的机械精度，聚焦精度与工件表面有很大的关系。
n **放大倍率为近似值，具体与显示器的尺寸和分辨率相关。
n 客户可根据需求选配附加镜0.5X或者2X，实现影像放大倍率：10X~85X或者40X~340X。
n 工作环境：温度20℃±2℃，温度变化<1℃/Hr；湿度30%~80%RH；震动<0.02g's，≤15Hz。
n 光学倍率、视频放大倍率及视野范围等参数如下：
光学倍率 | 0.6X | 1X | 1.5X | 2X | 2.5X | 3X | 3.5X | 4X | 4.5X | 5X | 5.5X | 6X | 6.5X | 7X | 7.5X | 8X |
视频倍率 | 25X | 41X | 61X | 81X | 103X | 123X | 144X | 165X | 185X | 206X | 225X | 246X | 268X | 288X | 308X | 333X |
视野范围 | 8x6 | 4.9x3.68 | 3.25x2.45 | 2.55x1.83 | 1.95x1.47 | 1.62x1.22 | 1.39x1.06 | 1.22x0.92 | 1.09x0.82 | 0.98x0.75 | 0.89x0.68 | 0.82x0.61 | 0.75x0.58 | 0.7x0.54 | 0.66x0.49 | 0.61x0.47 |
