产品优势:
一键闪测,批量更快
1.无需夹具定位,自动匹配工件坐标系,一键测量;
2.支持CAD图纸导入,一键自动匹配测量;
3.CNC模式下,可快速精确地进行批量测量。
计算精准,稳定可靠
1.高分辨率镜头,1%亚像素图像处理,高精度算法分析;
2.自动对焦,排除人为测量操作干扰,且重复聚焦一致性高;
3.自动识别测量部位,每次都能获得统一稳定的测量结果。

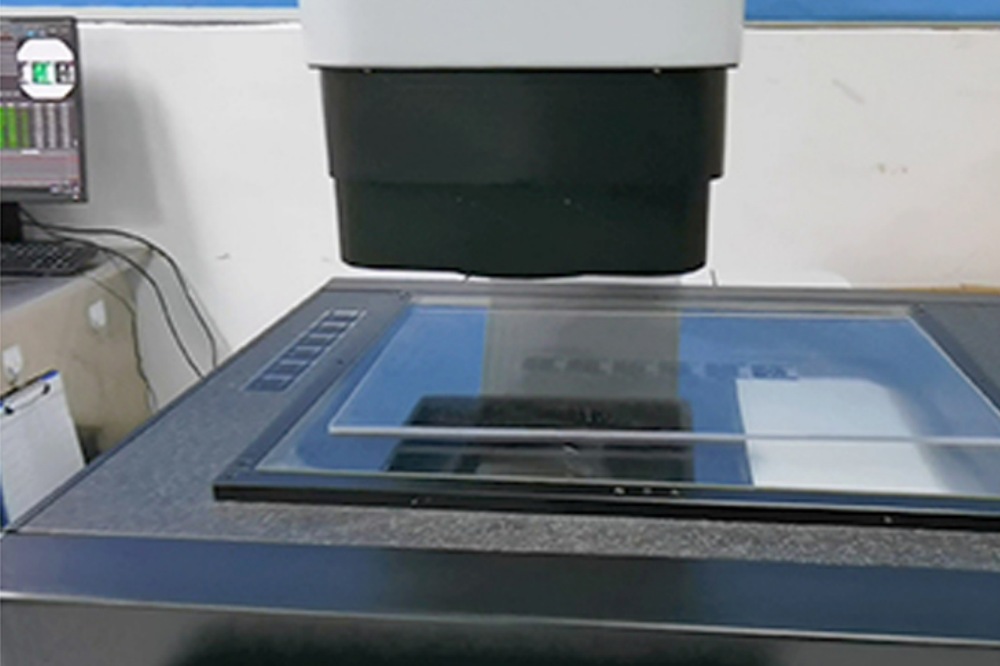

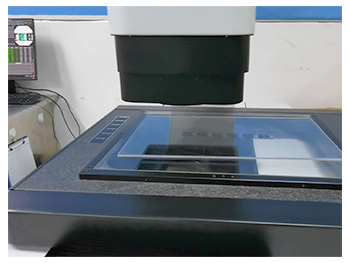

大行程移动平台结构
1.超大行程结构,突破闪测仪行程小的局限;
2.精密大理石机台,稳定性好,精度高;
3.精密线性滑轨和传动系统,伺服控制系统。
4.三轴全自动可编程检测,实现复杂特征批量检测;
操作简单,轻松无忧
1.简洁的操作界面,任何人都能轻松设定和测量;
2.测量现场立即评价测量尺寸偏差,一键生成统计分析、检测结果报告等。
功能丰富,自动报表
1.软件分为测量设定、单件测量、CNC测量、自动测量、统计分析五大功能模块;
2.提供多达80种提取分析工具,包括【特征提取】工具(如最值点、中心线、圆弧、峰值圆等),【辅助工具】(如任意点线圆、拟合直线、拟合圆、切线等),【智能标注】工具,【形位公差】工具,特殊【应用工具】(如倒角、圆角、节距距离、节距角度、槽孔、螺纹、弹簧、密封圈、R规、筛网等);
3.自动输出SPC分析报告,可输出统计值(如CA、PPK、CPK、PP等)及控制图(如均值与极差图、均值与标准差图、中位数与极差图、单值与移动极差图)。
应用领域

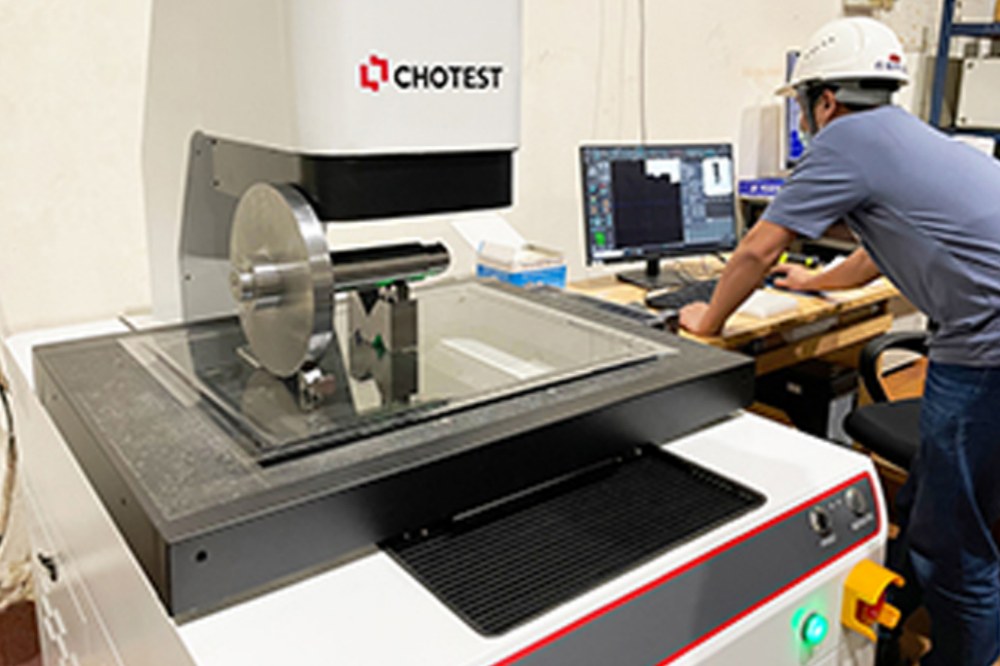

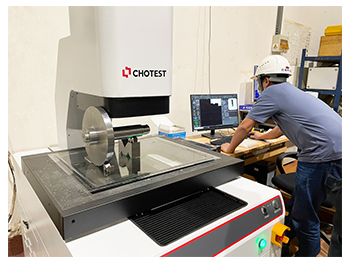

VX3500闪测仪可用于机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密冲压、接插件、连接器、端子、手机、家电、印刷电路板、医疗器械、钟表、刀具、计量检测(R规&筛网)等领域。
型号 | AutoScan-T42 | |
---|---|---|
扫描模式 | 高速扫描 | 34束交叉蓝色激光线 |
精细扫描 | 7束平行蓝色激光线 | |
深孔扫描 | 额外1束蓝色激光线 | |
激光线数合计 | 42束 | |
最高精度(1) | 0.025 mm | |
最高扫描速率 | 1,900,000 次测量/秒 | |
扫描面幅 | 310 mm × 350 mm | |
激光类别 | CLASSⅡ (人眼安全) | |
最高分辨率 | 0.020 mm | |
体积精度 (单独使用扫描仪)(2) | 10.4 m³ | 0.064 mm |
18 m³ | 0.078 mm | |
体积精度 (配合MSCAN-L15全局摄影测量系统)(2) | 0.044 mm + 0.012 mm/m | |
扫描物体尺寸范围 (建议) | 200–6000 mm | |
基准距 | 300 mm | |
景深 | 400 mm | |
输出格式 | .stl, .ply, .obj, .igs, .stp, .wrl, .xyz, .dae, .fbx, .ma, .asc 等,可定制 | |
工作温度 | -10–40°C | |
接口方式 | USB 3.0 | |
专利证书 | CN204329903U, CN104501740B, CN104165600B, CN204988183U, CN204854633U, CN204944431U, CN204902788U, CN105068384B, CN105049664B, CN204902784U, CN204963812U, CN204902785U, CN204902790U, CN106403845B, CN209197685U, CN209263911U, CN106500627B, CN106500628B, CN206132003U, CN211121096U, US10309770B2, KR102096806B1 |
(1) ISO 17025实验室认可:依据VDI/VDE 2634 part3 标准和JJF 1951规范,对尺寸探测误差(PS)性能进行评估。
(2) ISO 17025实验室认可:依据VDI/VDE 2634 part3 标准和JJF 1951规范,对球心距测量误差(SD)性能进行评估。
